蘇州天虹商場木瀆店能耗監測系統 |

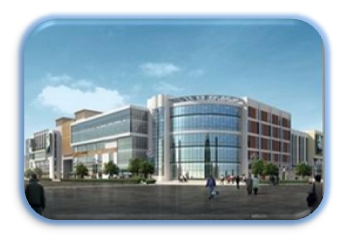

項目名稱:蘇州天虹商場木瀆店能耗監測系統 項目地點:蘇州 項目簡介: 蘇州天虹商場木瀆店是蘇州天虹商場的第二家分店,位于蘇州市吳中區木瀆鎮金山路61號。 天虹商場木瀆店是天虹商場在蘇州市城西木瀆古鎮開設的一家大型綜合商場,由A座和B座組成,吃喝玩樂俱全。 蘇州天虹商場木瀆店能耗監測系統主要實現對蘇州天虹商場木瀆店的10/0.4kV配電系統進行用電監控與能耗管理;監控范圍為變電所內低壓配出線的所有多功能電力儀表及水泵房內的水表。該系統總計有116只儀表。 該項目有一個變電所和一個水泵房,變電所內有7臺變壓器,值班室位于變電所內部。系統采用ANST-800 能耗監測系統實現對現場儀表的實時監測,并記錄歷史數據生成報表,便于以后查詢。該后臺監測系統運行獨立穩定,配置方案結構清晰,管理與維護簡單方便。 系統主要實現的監控功能: 1. 各回路的一次圖顯示,模擬顯示并直觀地查看現場配電柜設備情況; 2. 遠程運行監控,不必去配電室,在監控室就可以看到各設備的遙信、遙測的數據情況; 3. 越限報警,設定某個報警限值后,系統將自動根據該值報警,避免頻繁進入配電室查看儀表情況; 4. 儀表數據都存在數據庫中,可根據需要查詢某段時間某設備的運行情況,便于分析; 5. 遠程抄表,對于各設備的電能使用情況,只要在監控室輕點按鈕就可抄到電能值,避免人工抄表的低效率,錯誤率高; 6. 各種遙測數據報表如電壓、電流、功率等,可根據需要選擇不同類型報表,以分析設備運行情況; 7. 各種電能報表,日?qǐng)?bào)、月報、年報可根據需要查詢某一類型的報表,便于分析和計量,有利于節能; 8. 事件故障記錄,對操作事件和設備故障都存儲在數據庫中,可根據需要查詢,便于分析排除故障。 |
