項目名稱: 南通圓融電力監控系統

項目地點：南通

項目簡介：

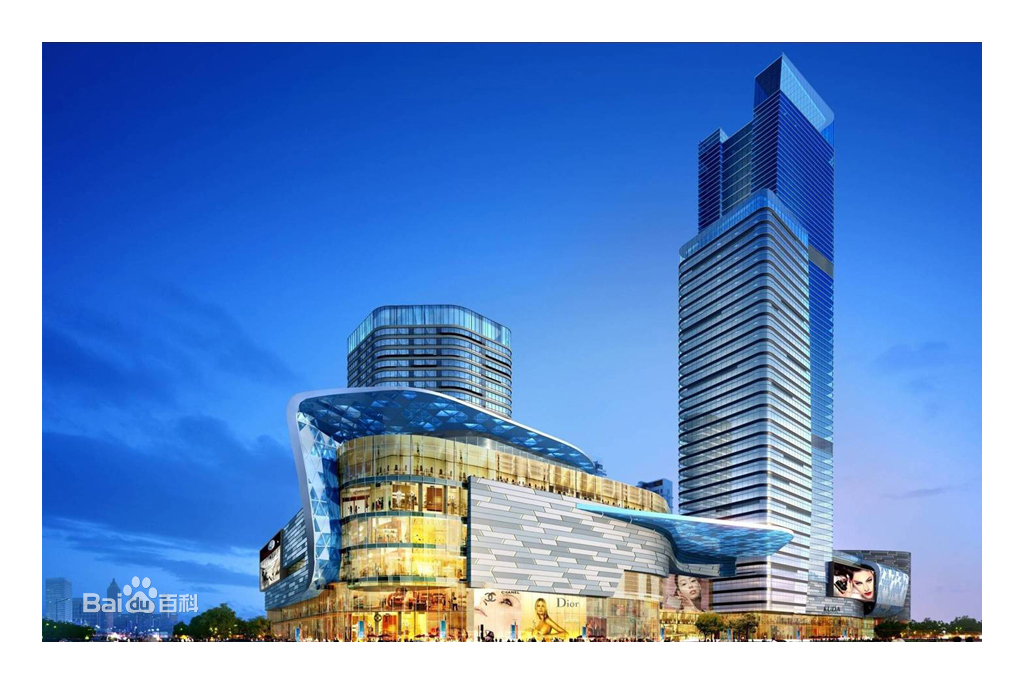

南通圓融廣場項目占地面積7萬平方米，總建筑面積34.4萬平方米，集時尚購物中心、超甲級寫字樓、精致酒店、臻品公館等業態于一體，融合了購物、餐飲、娛樂、休閑、文化、辦公、居住等諸多功能，是南通首個現代化、國際化的“一站式消費”城市綜合體。

   電力監控系統包括2個變電所, 共計217只艾尼斯特儀表。

   值班室監控主機安裝ANST-800型電力監控系統，本系統采用以太網+光纖傳輸數據，在每個變電所配置一臺通訊管理機，將變電所內的所有儀表采用屏蔽雙絞線進行組網，通過光纖將數據傳送到總值班室的監控主機。通過本系統的監控，可以對采集到的數據進行查看、整理和分析，來實現對設備的管理與維護。

系統主要實現的監控功能：

1.各回路的一次圖顯示，模擬顯示并直觀的查看現場配電柜設備情況。

2.遠程運行監控，不必去配電室，在監控室就可以看到各設備遙測、遙信的數據情況。

3.越限報警，設定某個報警限值后，系統將自動根據該值報警，避免頻繁進入配電室查看儀表情況。

4.儀表數據都存在數據庫中，可根據需要查詢某段時間某設備的運行情況，便于分析。

5.遠程抄表，對于各設備的電能使用情況，只要在監控室輕點按鈕即可查看，避免人工抄表的效率低、錯誤率高。

6.各種遙測數據報表如電壓、電流、功率等，可根據需要選擇不同類型報表，以分析設備運行狀況。

7.各種電能報表，日?qǐng)?bào)、月報、年報可根據需要查詢某一類型的報表，便于分析和計量，有利于節能。

8.事件故障記錄，對操作事件和設備故障都存儲在數據庫中，可根據需要查詢，便于分析排除故障。
