蘇州江星廣場變電所電力監控系統 |

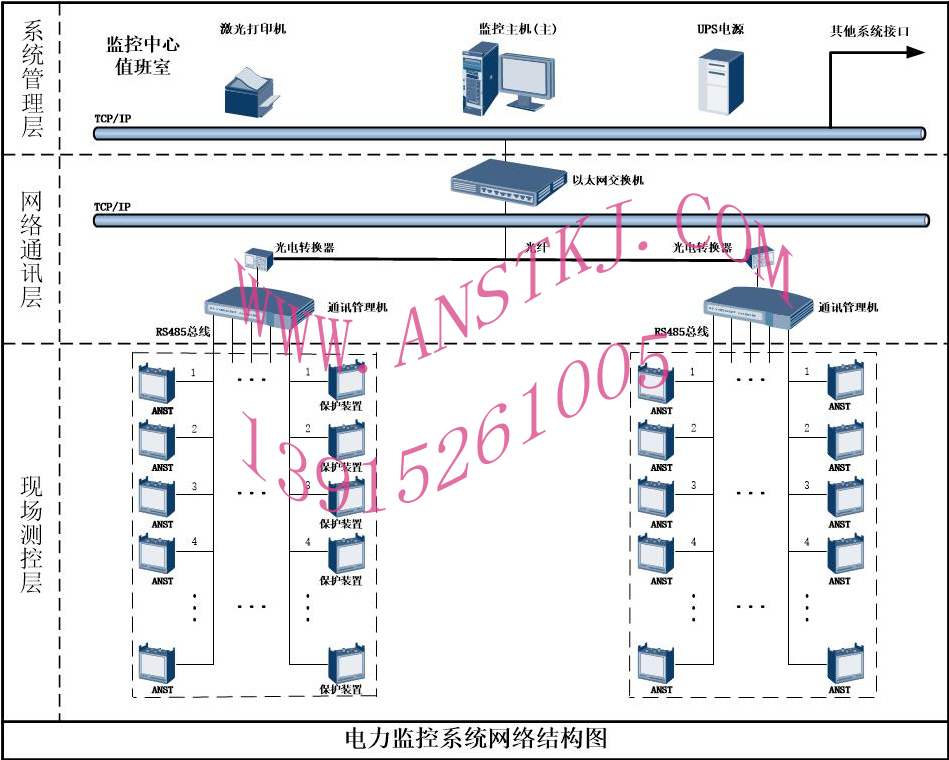

項目名稱:蘇州江星廣場主變電所電力監控系統 項目地點:蘇州 項目簡介: 江星廣場位于城北東路北,周圍環繞大觀名園、天筑家園、陽光美地等10余個住宅小區。該項目主要業態為產權式酒店公寓、餐飲、娛樂、休閑等,將建設成為功能齊全的一站式便民服務中心。 本監控系統主要實現對蘇州江星廣場主變電所的10/0.4kV配電系統進行用電監控與電能管理;監控范圍為主變電所內的T1、T2、T3、T4變壓器的低壓進線柜、聯絡柜、饋線柜和高壓側儀表。該系統總計有149只儀表,其中包括139只ANST多功能儀表,6只保護裝置,4只溫控儀。 我們在變電所值班室內的監控主機上安裝了ANST-800 電力監控系統。該系統通過現場總線,采用屏蔽雙絞線進行現場組網,通訊信號經過串口服務器等設備到達監控主機上。該配置方案結構清晰,避免了大量鋪設雙絞線造成的線路繁瑣及成本浪費,且易于今后的管理與維護。 系統主要實現的監控功能: 1. 各回路的一次圖顯示,模擬顯示并直觀地查看現場配電柜設備情況; 2. 遠程運行監控,不必去配電室,在監控室就可以看到各設備的遙信、遙測的數據情況; 3. 越限報警,設定某個報警限值后,系統將自動根據該值報警,避免頻繁進入配電室查看儀表情況; 4. 儀表數據都存在數據庫中,可根據需要查詢某段時間某設備的運行情況,便于分析; 5. 遠程抄表,對于各設備的電能使用情況,只要在監控室輕點按鈕就可抄到電能值,避免人工抄表的低效率,錯誤率高; 6. 各種遙測數據報表如電壓、電流、功率等,可根據需要選擇不同類型報表,以分析設備運行情況; 7. 事件故障記錄,對操作事件和設備故障都存儲在數據庫中,可根據需要查詢,便于分析排除故障。 |
