案例展示
文創園A區二期A樓能耗管理系統 |

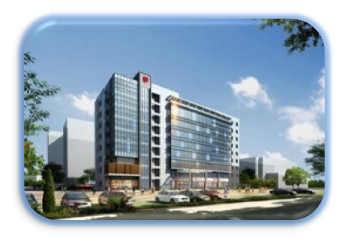

項目名稱:文創園A區二期A樓能耗管理系統 項目地點:蘇州 項目簡介: 蘇州文創園(國家級基地)位于蘇州市相城區京滬高鐵新城東側,占地面積350畝,采用創新A區、B區雙輪驅動發展模式,成立1.5億發展基金、荻溪文化創意產業投資中心平臺、游戲運營公共服務平臺及蘇州市首家版權工作站。 蘇州市文創園A區二期A樓能耗管理系統的監控范圍為變電所內低壓配出線的所有多功能電力儀表及水泵房內的水表,總計54只,其中52只網絡電力儀表,2只水表。 該能耗監測系統結構清晰,便于管理與維護。首先,我們在現場布置RS485總線,并連接至通訊管理機;然后我們在變電所值班室內的監控主機上安裝ANST-800 能耗監測系統,連通通訊管理機和監測主機,對現場數據進行采集,分析和處理。 系統主要實現的監控功能: 1. 各回路的一次圖顯示,模擬顯示并直觀地查看現場配電柜設備情況; 2. 遠程運行監控,不必去配電室,在監控室就可以看到各設備的遙信、遙測的數據情況; 3. 越限報警,設定某個報警限值后,系統將自動根據該值報警,避免頻繁進入配電室查看儀表情況; 4. 儀表數據都存在數據庫中,可根據需要查詢某段時間某設備的運行情況,便于分析; 5. 遠程抄表,對于各設備的電能使用情況,只要在監控室輕點按鈕就可抄到電能值,避免人工抄表的低效率,錯誤率高; 6. 各種遙測數據報表如電壓、電流、功率等,可根據需要選擇不同類型報表,以分析設備運行情況; 7. 各種電能報表,日報、月報、年報可根據需要查詢某一類型的報表,便于分析和計量,有利于節能; 8. 事件故障記錄,對操作事件和設備故障都存儲在數據庫中,可根據需要查詢,便于分析排除故障。 |
