項目名稱：天域大廈變電所能耗管理系統

項目地點：吳中區東吳北路東側、吳中路南側

項目簡介：

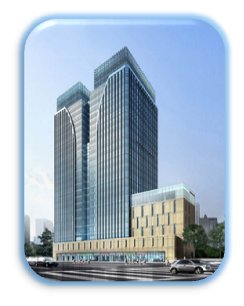

  吳中區天域大廈由蘇州大地投資有限公司開發建設，位于蘇州市吳中區東吳北路東側，吳中東路南側，用地面積為7406.7㎡，是一棟由商業（1-6層）、辦公（7-14層）、酒店（15-22層）組成的雙塔式的綜合高層建筑。高度為98.75米，地上建筑面積為52764㎡（計容面積為48790㎡），地下部分由車庫，賓館、辦公樓配套用房、設備用房組成，地下為兩層，地下建筑面積10639㎡。

  配電室有低壓進線4個回路、補償4個回路、聯絡2個回路，出線回路采用多功能網絡儀表；水泵房共計有三塊水表。

  值班室監控主機安裝ANST-800型能耗管理系統，本系統采用以太網傳輸數據，在配電室配置通訊管理機將配電室內和水泵房所有儀表采用屏蔽雙絞線進行組網，再將數據通過網絡交換機傳送到配電值班室的監控機房。將分散在配電室和水泵房的所有儀表連接在一起，組成一個有機的整體，來實現對所有設備的監控、管理與維護。

 系統主要實現的監控功能：

1.各回路的一次圖顯示，模擬顯示并直觀的查看現場配電柜設備情況。

2.遠程運行監控，不必去配電室，在監控室就可以看到各設備遙測、遙信的數據情況。

3.越限報警，設定某個報警限值后，系統將自動根據該值報警，避免頻繁進入配電室查看儀表情況。

4.儀表數據都存在數據庫中，可根據需要查詢某段時間某設備的運行情況，便于分析。

5.遠程抄表，對于各設備的電能使用情況，只要在監控室輕點按鈕即可查看，避免人工抄表的低效率、錯誤率高。

6.各種遙測數據報表如電壓、電流、功率等，可根據需要選擇不同類型報表，以分析設備運行狀況。

7.各種電能報表，日?qǐng)?bào)、月報、年報可根據需要查詢某一類型的報表，便于分析和計量，有利于節能。

8.事件故障記錄，對操作事件和設備故障都存儲在數據庫中，可根據需要查詢，便于分析排除故障。
