案例展示
蘇州姑蘇錦江大酒店能耗監測系統 |

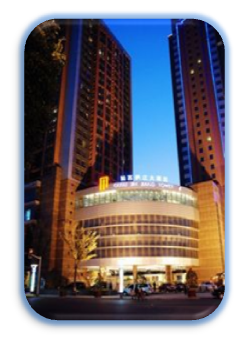

項目名稱:蘇州姑蘇錦江大酒店能耗管理系統 項目地點:蘇州 項目簡介: 蘇州姑蘇錦江大酒店坐落在蘇州吳中區,臨近石湖風景區,從酒店出發可以輕松到達城市里多個著名的旅游景點,包括滄浪亭、寒山寺、拙政園、留園、碑刻博物館、蘇州博物館。 蘇州姑蘇錦江大酒店能耗管理系統主要實現對其10/0.4kV配電系統進行用電監控與能耗管理;監控范圍為變電所內低壓配出線的所有多功能電力儀表及水泵房?jī)?nèi)的水表,多功能電力儀表的型號為ANST。 由于值班室位于變電所內部,現場總線直接拉到值班室的串口服務器上,再通過網線將串口服務器連接到監控主機實現總線上儀表與監控主機的數據連通。系統采用ANST-800 能耗監測系統實現對現場儀表的實時監測,并記錄歷史數據生成報表,便于以后查詢。該后臺監測系統運行獨立穩定,配置方案結構清晰,管理與維護簡單方便。 系統主要實現的監控功能: 1. 各回路的一次圖顯示,模擬顯示并直觀地查看現場配電柜設備情況; 2. 遠程運行監控,不必去配電室,在監控室就可以看到各設備的遙信、遙測的數據情況; 3. 越限報警,設定某個報警限值后,系統將自動根據該值報警,避免頻繁進入配電室查看儀表情況; 4. 儀表數據都存在數據庫中,可根據需要查詢某段時間某設備的運行情況,便于分析; 5. 遠程抄表,對于各設備的電能使用情況,只要在監控室輕點按鈕就可抄到電能值,避免人工抄表的低效率,錯誤率高; 6. 各種遙測數據報表如電壓、電流、功率等,可根據需要選擇不同類型報表,以分析設備運行情況; 7. 各種電能報表,日?qǐng)?bào)、月報、年報可根據需要查詢某一類型的報表,便于分析和計量,有利于節能; 8. 事件故障記錄,對操作事件和設備故障都存儲在數據庫中,可根據需要查詢,便于分析排除故障。 |
