      案例展示

      當前位置:首頁 > 案例展示
        蘇州英威騰電力電子有限公司電力監控系統


        項目名稱:蘇州英威騰電力電子有限公司電力監控系統

        項目地點:蘇州

        項目簡介:

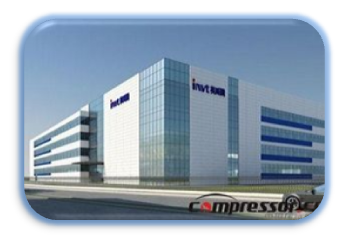

        蘇州英威騰電力電子有限公司位于蘇州高新區科靈路78號(科技城)。

        本監控系統主要實現對蘇州英威騰電力電子有限公司變電所的10/0.4kV配電系統進行用電監控與電能管理;監控范圍為變電所內的T1、T2變壓器的低壓進線柜、聯絡柜、饋線柜以及高壓側儀表和溫控儀。該系統總計有109只儀表。

        本電力監控系統監控主機安裝在公司保衛室內,通訊信號通過公司內部局域網進行遠距離傳輸。我們在監控主機上安裝了ANST-800 電力監控系統,該系統分為三層結構,現場測控層由安裝在高低壓配電柜上的多功能儀表組成,經由9RS485總線上傳數據;網絡通訊層由變電所內的串口服務器和局域網交換機等設備組成,其功能是連接現場測控層和系統管理層;系統管理層由主機、打印機、UPS等設備組成,這些設備均安裝在保衛室(值班室)內。

            系統主要實現的監控功能:

        1.       各回路的一次圖顯示,模擬顯示并直觀地查看現場配電柜設備情況;

        2.       遠程運行監控,不必去配電室,在監控室就可以看到各設備的遙信、遙測的數據情況;

        3.       越限報警,設定某個報警限值后,系統將自動根據該值報警,避免頻繁進入配電室查看儀表情況;

        4.       儀表數據都存在數據庫中,可根據需要查詢某段時間某設備的運行情況,便于分析;

        5.       遠程抄表,對于各設備電能使用情況,只要在監控室輕點按鈕就可抄到電能值,避免人工抄表的低效率,錯誤率高;

        6.       各種遙測數據報表如電壓、電流、功率等,可根據需要選擇不同類型報表,以分析設備運行情況;

        7.       事件故障記錄,對操作事件和設備故障都存儲在數據庫中,可根據需要查詢,便于分析排除故障。
