        蘇州國際影視城能耗監測系統


        項目名稱:蘇州國際影視城能耗監測系統

        項目地點:蘇州

        項目簡介:

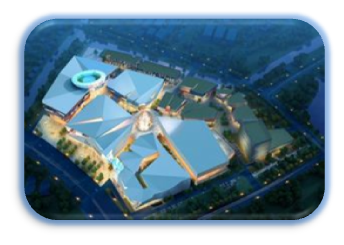

        蘇州國際影視城位于景色怡人的木瀆鎮。它可以用三句話來概括:世界影視新亮點、中國旅游新典范和蘇州西部不夜城。

        蘇州國際影視城地下一層有8個變電所,總計有1082只網絡電力儀表。本系統主要實現對8個變電所的10/0.4kV配電系統進行用電監控與能耗管理;監控范圍為變電所內的所有變壓器的低壓進線柜、聯絡柜、饋線柜和高壓側上的儀表、保護裝置以及溫控儀。

        值班室位于3號變電所內,我們在值班室的監控主機上安裝了ANST-800 型能耗監測系統。該系統在每個變電所通過現場總線,采用屏蔽雙絞線進行組網,8個變電所之間通過光纖組成環網,通訊信號經過串口服務器、光電轉換器、環網交換機等設備由電信號—光信號—電信號到達監控主機上。該配置方案結構清晰、高效安全,一方面避免了大量鋪設雙絞線造成的線路繁瑣及成本浪費,另一方面由于環網的存在,某一根光纖出現故障,該系統還能正常運行。



            系統主要實現的監控功能:

        1.       各回路的一次圖顯示,模擬顯示并直觀地查看現場配電柜設備情況;

        2.       遠程運行監控,不必去配電室,在監控室就可以看到各設備的遙信、遙測的數據情況;

        3.       越限報警,設定某個報警限值后,系統將自動根據該值報警,避免頻繁進入配電室查看儀表情況;

        4.       儀表數據都存在數據庫中,可根據需要查詢某段時間某設備的運行情況,便于分析;

        5.       遠程抄表,對于各設備的電能使用情況,只要在監控室輕點按鈕就可抄到電能值,避免人工抄表的低效率,錯誤率高;

        6.       各種遙測數據報表如電壓、電流、功率等,可根據需要選擇不同類型報表,以分析設備運行情況;

        7.       各種電能報表,日報、月報、年報可根據需要查詢某一類型的報表,便于分析和計量,有利于節能;

        8.       事件故障記錄,對操作事件和設備故障都存儲在數據庫中,可根據需要查詢,便于分析排除故障。
