      案例展示

      當前位置:首頁 > 案例展示
        鹽城市國投商務樓變電所電力監控系統


        項目名稱:鹽城市國投商務樓變電所電能管理系統

        項目地點:鹽城

        項目簡介:

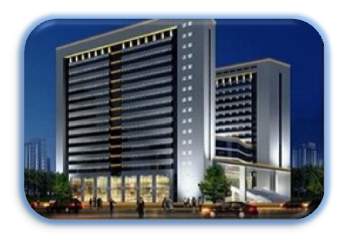

        鹽城市國投商務樓位于鹽城市鹽都區。

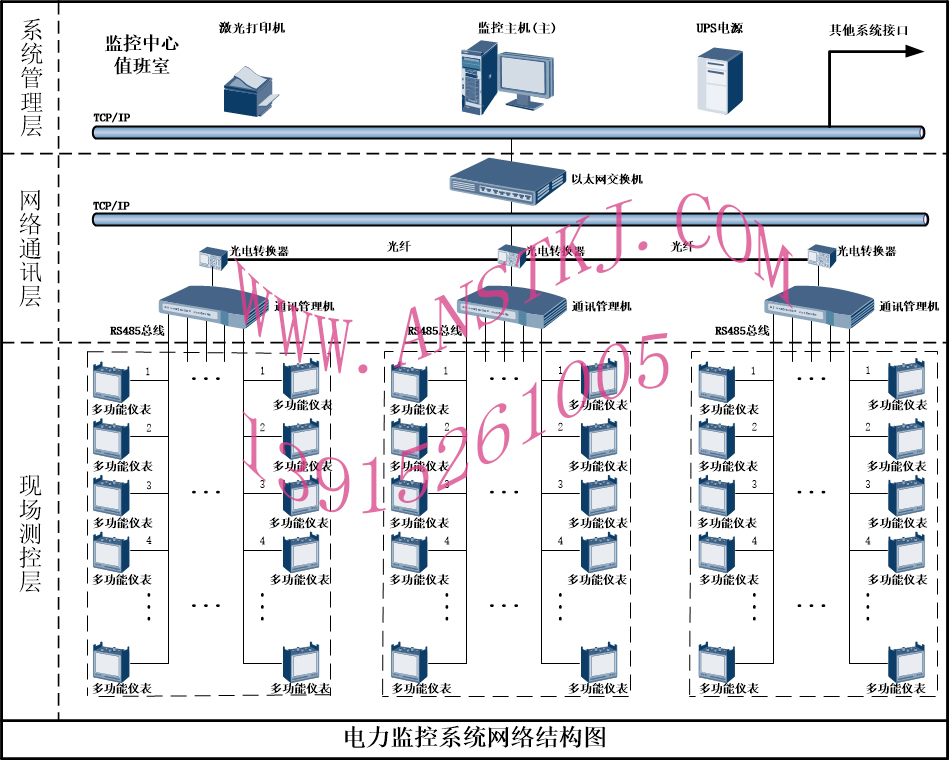

        本系統采用ANST-800 型電能管理系統對鹽城市國投商務樓變電所的T1、T2、T3、T4變壓器的低壓進線柜、聯絡柜、饋線柜和高壓側儀表進行用電監控與電能管理。系統采用網絡分布式結構,監控主機位于變電所值班室內,所有配電柜均安裝了ANST型網絡電力儀表共計120只。

        系統采用modbus通訊協議,通過現場總線,采用屏蔽雙絞線進行現場組網與高低壓配電系統實現數據通訊功能。該配置方案結構清晰,易于管理與維護,避免了大量鋪設雙絞線造成的線路繁瑣及成本浪費。





            系統主要實現的監控功能:

        1.       各回路的一次圖顯示,模擬顯示并直觀地查看現場配電柜設備情況;

        2.       遠程運行監控,不必去配電室,在監控室就可以看到各設備的遙信、遙測的數據情況;

        3.       越限報警,設定某個報警限值后,系統將自動根據該值報警,避免頻繁進入配電室查看儀表情況;

        4.       儀表數據都存在數據庫中,可根據需要查詢某段時間某設備的運行情況,便于分析;

        5.       遠程抄表,對于各設備電能使用情況,只要在監控室輕點按鈕就可抄到電能值,避免人工抄表的低效率,錯誤率高;

        6.       各種遙測數據報表如電壓、電流、功率等,可根據需要選擇不同類型報表,以分析設備運行情況;

        7.       事件故障記錄,對操作事件和設備故障都存儲在數據庫中,可根據需要查詢,便于分析排除故障。
